Водяное отопление пола: подробный расчет и правильный монтаж трубопроводов

Введение в систему водяного отопления пола

Водяное отопление пола — это современный и эффективный способ обогрева жилых и коммерческих помещений. Эта технология основана на циркуляции теплой воды по трубам, уложенным под напольное покрытие, что обеспечивает равномерное распределение тепла и комфортную температуру воздуха.

Популярность данной системы за последние годы существенно выросла. Согласно исследованиям строительного рынка, около 30% новых частных домов в России оснащаются именно водяным теплым полом, благодаря его энергоэффективности и удобству эксплуатации.

Преимущества и недостатки водяного теплого пола

Преимущества:

• Равномерный нагрев помещения без «холодных зон»;
• Высокая энергоэффективность и экономия на отоплении до 15-20% по сравнению с радиаторами;
• Скрытая система отопления — идеальна для эстетики интерьера;
• Безопасность для здоровья – отсутствие пыли и конвекции;
• Совместимость с разными видами напольных покрытий.

Недостатки:

• Требует точного расчёта и профессионального монтажа;
• Высокая стоимость установки по сравнению с традиционными системами;
• Трудности с ремонтом в случае протечки — необходимо вскрытие пола;
• Значительное время выхода на максимальную температуру нагрева.

Расчет трубопроводов для водяного теплого пола

Точный расчет трубопроводов — ключ к надежной и эффективной работе системы. Ошибки в проектировании приводят к неравномерному нагреву, излишнему потреблению энергии и повышенному износу оборудования.

Основные параметры для расчета

• Площадь помещения — определяет общую длину труб и количество контуров;
• Теплопотери помещения — зависит от утепления и конструкции стен;
• Температура теплоносителя — обычно в пределах 40-55 °С;
• Шаг укладки труб — стандартные значения от 10 до 30 см;
• Диаметр труб — часто используется 16 мм, реже 20 мм.

Расчет длины и количества контуров

Оптимальная длина одного контура трубопровода водяного теплого пола должна быть в диапазоне от 70 до 120 метров. Чем длиннее контур, тем больше сопротивление и падение давления, из-за чего ухудшается циркуляция воды.

Таким образом, для помещения площадью 35 м² целесообразно разделить всю систему на 3 контура по 100 метров каждый.

Определение шага укладки

Шаг укладки влияет на скорость нагрева пола и теплоотдачу:

• Шаг 10-15 см — высокая теплоотдача, подходит для помещений с большими теплопотерями;
• Шаг 20 см — универсальный вариант для жилых комнат с нормальной теплоизоляцией;
• Шаг 25-30 см — экономичный вариант для помещений с хорошей теплоизоляцией.

Выбирая шаг укладки, необходимо также учитывать тип напольного покрытия, так как разные материалы обладают различной теплопроводностью.

Материалы и инструменты для монтажа трубопроводов

Трубы

• PEX (сшитый полиэтилен) — наиболее популярный материал благодаря высокой гибкости, долговечности и устойчивости к коррозии;
• Металлопластиковые трубы — хороший баланс цены и качества, но менее долговечны;
• Полипропиленовые трубы — редко используются для водяного пола из-за жесткости и сложности монтажа.

Крепеж и элементы

• Кронштейны и крепления для фиксации труб;
• Гребенки или коллекторы для регулировки потоков;
• Изоляционные материалы для снижения теплопотерь внизу пола;
• Термоголовки и датчики температуры для управления системой.

Инструменты

• Труборез или ножницы по металлопластику;
• Обжимные клещи для фитингов;
• Шнурразметчик для разметки места укладки;
• Дрель и отвёртки для крепления элементов.

Этапы монтажа водяного теплого пола

1. Подготовка основания

Поверхность должна быть ровной и чистой. Укладывается слой гидроизоляции и теплоизоляции (например, экструдированный пенополистирол толщиной 30-50 мм).

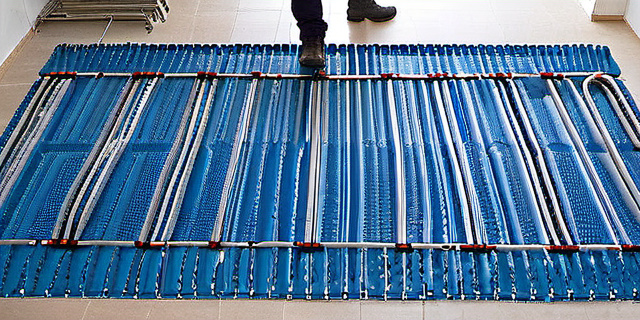

2. Укладка трубопровода

• По заранее рассчитанной схеме раскладывают трубы с заданным шагом;
• Фиксируют трубы с помощью крепежных элементов, избегая натяжений и перегибов;
• Подключают концы труб к коллекторной группе;
• Проверяют герметичность на данном этапе с помощью давления.

3. Заливка стяжки

Поверх труб заливают цементно-песчаную стяжку толщиной 3-5 см. Важно использовать качественную смесь для хорошей теплоотдачи и прочности.

4. Подключение и пуско-наладка

Система подключается к котлу или другому источнику тепла, настраиваются датчики и термостаты. Следует провести пробный запуск для проверки работы системы и устранения возможных дефектов.

Практические советы и мнение эксперта

«Монтаж водяного теплого пола — это не просто укладка труб. Важно тщательно продумывать проект с учётом особенностей помещения и климатических условий. Рекомендуется доверять расчет и монтаж профессионалам, так как от качества выполнения зависит не только комфорт, но и безопасность всей системы. Один из ключевых моментов — правильный подбор и балансировка контуров, чтобы каждый участок пола прогревался равномерно и эффективно». — инженер-теплотехник Алексей Смирнов.

Таблица типичных ошибок при монтаже и способы их избежать

Заключение

Водяное отопление пола — перспективное решение для создания комфортного микроклимата в любом помещении. Правильный расчет и профессиональный монтаж трубопроводов являются залогом надежной и долговечной системы. Несмотря на первоначальные затраты, такая система окупается благодаря экономии на отоплении и повышенному уровню комфорта.

Тщательное планирование, использование качественных материалов и соблюдение технологий монтажа — основные факторы успешного проекта. Всем, кто планирует установку теплого пола, эксперты советуют уделять внимание не только выбору оборудования, но и грамотному проектированию каждого этапа.
