Введение

Вытяжная вентиляция — важнейший элемент современной кухни, обеспечивающий удаление загрязнённого воздуха, жарких паров, запахов и излишней влажности. Корректный расчёт производительности и правильный подбор оборудования позволяют создать комфортные условия для работы и проживания, а также повысить безопасность помещений.

В данной статье рассматриваются основные принципы расчёта вытяжной вентиляции на кухнях, критерии выбора оборудования и практические советы по его установке и эксплуатации.

Зачем нужна вытяжная вентиляция в кухне

Кухонная вытяжная вентиляция необходима для:

• Удаления кухонных запахов и дыма
• Снижения уровня влажности, которая приводит к образованию плесени
• Обеспечения комфортного микроклимата для домочадцев или персонала
• Соблюдения санитарно-гигиенических норм и правил пожарной безопасности

По статистике, правильно спроектированная вентиляционная система снижает риск возникновения заболеваний органов дыхания на 20-25% и помогает поддерживать качественный воздух.

Основные параметры для расчёта производительности вентиляции

Расчёт необходимой производительности вытяжной вентиляции базируется на нескольких ключевых параметрах:

• Объём помещения (V) — измеряется в кубических метрах (м³); рассчитывается как площадь кухни, умноженная на высоту потолков.
• Кратность воздухообмена (K) — количество полных смен воздуха в час. Для кухонь обычно рекомендуют кратность от 15 до 30 в зависимости от типа кухонного оборудования и интенсивности работы.
• Требуемая производительность (Q) — скорость вытяжки воздуха, м³/ч, рассчитывается по формуле:

  Q = V × K

Например, для кухни площадью 20 м² и высотой 3 м при кратности 20:

V = 20 × 3 = 60 м³

Q = 60 × 20 = 1200 м³/ч

Это значение поможет подобрать подходящую модель вытяжного оборудования.

Факторы, влияющие на выбор кратности воздухообмена

• Тип кухни (домашняя, ресторанная, промышленная)
• Используемое оборудование (газовые плиты, фритюрницы, духовые шкафы)
• Количество рабочих мест и интенсивность приготовления пищи
• Особенности помещения: вытяжные зонты, расположение окон и дверей

Виды вытяжного оборудования для кухни

Существует несколько типов вытяжного оборудования, среди которых выделяют:

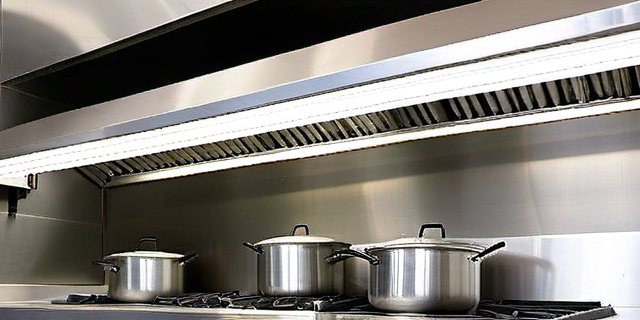

• Зонты вытяжные — устанавливаются непосредственно над рабочими поверхностями, эффективно захватывают дым и запахи.
• Вытяжные шкафы и капюшоны — применяются в промышленных и коммерческих кухнях.
• Рециркуляционные вытяжки — очищают воздух и возвращают его обратно в помещение (чаще используются в домашних условиях).

Технические характеристики оборудования

Практические рекомендации по выбору вытяжной вентиляции

1. Определиться с типом кухни и интенсивностью эксплуатации. Для домашней кухни хватит вытяжки с производительностью 300–500 м³/ч, для кафе и ресторанов — от 1500 м³/ч и выше.
2. Рассчитать необходимую производительность. Использовать формулу Q = V × K, корректируя кратность по типу кухни.
3. Выбрать подходящий тип вытяжного оборудования. Например, для промышленных кухонь лучше использовать зонты с отводом наружу, в домашних условиях часто применяются рециркуляционные вытяжки.
4. Обратить внимание на уровень шума и энергоэффективность. Важно, чтобы оборудование не создавало дискомфорта и имело низкое энергопотребление.
5. Планировать регулярную очистку и техническое обслуживание. Засорение фильтров снижает производительность и ухудшает качество воздуха.

Пример расчёта для небольшого кафе

Площадь кухни: 40 м², высота потолков: 3 м, тип кухни: кафе с профессиональным оборудованием.

Кратность воздухообмена рекомендуемая: 25.

Объём: 40 × 3 = 120 м³

Производительность: 120 × 25 = 3000 м³/ч

В данном случае оптимально установить вытяжные зонты с производительностью не менее 3000 м³/ч, оборудованные фильтрами жирового и угольного типа.

Частые ошиВытяжная вентиляция кухонь: расчет производительности и грамотный выбор оборудования
Kitchen Exhaust Ventilation: Calculating Capacity and Choosing Equipment

Вытяжная вентиляция кухонь: расчет производительности и выбор оборудования

Kitchen Exhaust Ventilation: Performance Calculation and Equipment Selection

Подробная информационная статья о принципах расчета производительности вытяжной вентиляции на кухнях, вариантах оборудования, примерах расчета и практических рекомендациях по выбору и установке. Для домовладельцев, проектировщиков и владельцев общественных заведений.

Введение: зачем нужна грамотно спроектированная вытяжка

Кухонная вытяжная вентиляция — это не только комфорт (удаление запахов и пара), но и вопрос здоровья и безопасности. Правильный подбор производительности и типа оборудования снижает уровень жировых и аэрозольных загрязнений, уменьшает риск коррозии и повреждения интерьера, а в профессиональных кухнях — предотвращает пожарные риски и обеспечивает соответствие санитарным требованиям.

Основные понятия и критерии расчета

При проектировании вытяжной вентиляции учитывают несколько ключевых параметров:

• объем помещения (м³);
• рекомендуемое количество воздухообменов в час (ACH, air changes per hour);
• производительность вытяжного устройства (м³/ч);
• коэффициент захвата/эффективности зонта (capture efficiency);
• потери напора в канале и шумовые характеристики вентилятора;
• тип фильтрации (жировые кассеты, угольный картридж) и требования к обслуживанию.

Формула базового расчета

Для предварительной оценки производительности используют простую формулу:

Q = ACH × V

где Q — требуемый объемный расход (м³/ч), ACH — требуемое количество воздухообменов в час, V — объем помещения (м³).

Какие значения ACH применять

Величина ACH зависит от характера кухни:

• жилые кухни (дом, квартира): 5–12 ACH;
• малые кафе и кухни при службах питания: 10–20 ACH;
• профессиональные рестораны с интенсивной жаркой/фритюром: 15–30+ ACH;
• островные установки и зоны с интенсивной тепловой нагрузкой требуют повышенного захвата, поэтому расчет лучше вести с учетом коэффициента захвата зонта (обычно 1.1–1.5).

Пример расчета: квартира и ресторан

Пример 1 — жилая кухня

Пусть кухня в квартире имеет размеры 3.0 × 4.0 × 2.7 м. Тогда объем V = 3.0 × 4.0 × 2.7 = 32.4 м³. Для жилой кухни возьмем ACH = 10.

Q = 10 × 32.4 = 324 м³/ч.

С учетом коэффициента захвата зонта и потерь в канале целесообразно выбрать вытяжку с номиналом 350–400 м³/ч, чтобы в реальности обеспечить необходимую производительность у плиты.

Пример 2 — небольшое кафе

Кухня кафе: площадь 25 м², высота потолка 3.0 м → V = 75 м³. Для кафе с интенсивной готовкой возьмем ACH = 20.

Q = 20 × 75 = 1500 м³/ч.

С учетом того, что часть тепла и дыма не попадает сразу под зонт (коэффициент захвата 1.2) и потерь в канале, нужен вентилятор ≈ 1800 м³/ч.

Таблица типичных значений производительности

Выбор оборудования: что важно учитывать

Типы кухонных вытяжек

• Встроенные (под шкаф) — компактны, подходят для малых кухонь.
• Настенные/каминные — большая мощность и стильный вид для кухонь вдоль стены.
• Островные — для плит на острове; требуют высокой производительности и надежного отвода воздуха.
• Централизованные системы с канальными вентиляторами — для коммерческих кухонь, когда требуется большая производительность и гибкость размещения.

Типы вентиляторов и каналов

• Аксиальные — эффективны при коротких проходах и низком давлении; часто применимы в жилых вытяжках.
• Центробежные (радиальные) — для больших напоров и более длинных каналов, часто используются в профессиональных системах.
• Inline (канальные) — устанавливаются в канале, позволяют снизить шум в зоне кухни.

Фильтрация и обслуживание

Выбор фильтра зависит от типа готовки:

• Жировые кассеты (baffle) — стандарт для профессиональных кухонь: эффективно удерживают жир и легко чистятся.
• Сетчатые фильтры — распространены в бытовых вытяжках, но требуют частой чистки.
• Угольные фильтры — используются в рециркуляционных (без отвода наружу) системах для поглощения запахов; не задерживают влагу и жир.

Шум и энергоэффективность

Уровень шума у бытовых вытяжек обычно 35–65 дБ(A). Для комфортного использования выбирают уровни ниже 50 дБ(A) на средней скорости. Энергоэффективность зависит от мотора и управления: бесщеточные (EC) моторы и многоскоростной или плавный регулятор помогают снизить энергопотребление.

Практические советы по проектированию и установке

1. Всегда начинать расчет с объема помещения и предполагаемой интенсивности готовки.
2. Добавляйте запас на коэффициент захвата зонта и потери в каналах: +10–30% к расчетной Q.
3. По возможности отводите воздух наружу, а не в рециркуляцию — это более эффективно и гигиенично.
4. Если канал длинный или с изгибами — выбирайте вентилятор с запасом по давлению (центробежный или inline с высоким напором).
5. Учитывайте требования к противопожарной защите в коммерческих кухнях: огнезадерживающие клапаны, автоматическое тушение в зонтах и т.п.
6. Регулярно обслуживайте фильтры — это напрямую влияет на производительность и пожароопасность.

Короткая контрольная таблица при выборе

• Объем помещения — вычислен?
• ACH выбран согласно типу кухни?
• Учтен коэффициент захвата и потери в канале?
• Тип вытяжки соответствует расположению плиты (стена/остров)?
• Фильтрация и обслуживание обеспечены?
• Шум и энергоэффективность подходят пользователю?

Примеры из практики и статистика

В опыте проектных бюро частные жилые установки чаще всего оказываются недомерены: порядка 40–60% бытовых вытяжек имеют реальную производительность ниже заявленной из‑за узких каналов и слабого мотора. В коммерческом секторе основная проблема — недостаток регулярного обслуживания жировых фильтров, что ведет к падению эффективности и возрастанию пожароопасности.

Типичные диапазоны производительности:

• Бытовые вытяжки: 200–1200 м³/ч;
• Небольшие кафе: 1200–3000 м³/ч;
• Ресторанные блоки: 3000–10000+ м³/ч.

«Автор настоятельно рекомендует планировать вентиляцию заранее: экономия на вентиляторе или каналах часто обходится дороже в эксплуатации и ремонте. Лучше выбрать систему с небольшим запасом по производительности и удобством обслуживания.»

Пример подробного расчета с учетом потерь

Возьмем жилую кухню из примера (V = 32.4 м³, ACH = 10 → Q = 324 м³/ч). Допустим, канал длиной 4 м с одним коленом. Потери напора и снижение захвата можно учесть как дополнительный коэффициент 1.15–1.25.

С запасом 1.2: Q_итог = 324 × 1.2 ≈ 389 м³/ч. Округлив, выбирают вытяжку 400 м³/ч. При установке лучше предусмотреть каналы диаметром не менее 120 мм и прямой участок выхода на улицу, минимизировав изгибы.

Часто задаваемые вопросы

Нужно ли ставить приточную вентиляцию вместе с вытяжкой?

Да. Вытяжка удаляет воздух из помещения и формирует отрицательное давление; чтобы избежать подсоса через щели и ухудшения работы системы отопления/печей, необходим приток свежего воздуха или приточная вентиляция с рекуперацией.

Можно ли обойтись рециркуляционной вытяжкой?

Рециркуляция с угольным фильтром может быть подходящей для квартир, где вывести воздух наружу невозможно. Однако такие системы не удаляют влагу и не всегда справляются с жиром — частое обслуживание и замена фильтров обязательны.

Как снизить шум?

Использовать канальный вентилятор с шумопоглощающим участком, устанавливать вентилятор вдали от рабочей зоны (в шкафу или на крышe), выбирать бессенсорные (EC) моторы и обеспечивать оптимальную изоляцию каналов.

Выводы и рекомендации

Проектирование вытяжной вентиляции кухни — баланс между вычисленной производительностью, реальными потерями системы и удобством эксплуатации. Простая формула Q = ACH × V позволяет быстро получить ориентир, но для точного подбора нужно учитывать коэффициенты захвата, потери в каналах и особенности оборудования.

Заключение

Грамотно подобранная вытяжная вентиляция обеспечивает в кухне комфорт, безопасность и долговечность оборудования. Для домашних условий достаточно правильно рассчитать воздухообмен, выбрать подходящий тип вытяжки и не забывать про регулярное обслуживание фильтров. Для коммерческих кухонь необходим профессиональный подход с учетом санитарных и противопожарных требований, выбора соответствующего вентилятора и регулярного техобслуживания. Вкладываясь в правильную вентиляцию один раз, владелец экономит силы, деньги и снижает риски в будущем.
